Выбор вибропогружателя с боковым захватом

Опубликовано: 15.08.2026

Боковой захват удобен не потому, что он «сильнее» классической схемы, а потому, что меняет способ работы с профилем. Навеска может захватывать элемент сбоку, что помогает в стеснённых условиях и при манипулировании длинным профилем. Но выбор такой схемы должен начинаться с задачи и возможностей базового экскаватора.

Для сравнения вариантов можно посмотреть вибропогружатели с боковым захватом, а конкретную модель подбирать уже по типу профиля, грунту, требуемой глубине, массе навески и гидравлическим параметрам машины.

Что даёт боковой захват

Он позволяет брать профиль не только за верхнюю часть и может упростить работу там, где пространство над элементом ограничено. На некоторых операциях это сокращает количество перестановок и помогает точнее позиционировать профиль экскаватором.

Однако преимущества зависят от конструкции навески и объекта. Нельзя считать боковой захват универсальной заменой любому традиционному вибропогружателю.

Первый вопрос — какой профиль нужно погружать

Зафиксируйте тип и геометрию шпунта, трубы или другого элемента, его массу и способ захвата. Рабочие губки должны соответствовать профилю и передавать усилие без опасного повреждения. Если предполагается несколько типов профиля, заранее выясняют, какие накладки или сменные элементы для них предусмотрены.

Грунт и технология

Результат вибропогружения сильно зависит от грунтовых условий и выбранной технологии. Данные из соседнего объекта не всегда переносятся на новую площадку. Инженерная оценка должна учитывать геологию, длину элемента, требования проекта и допустимое воздействие на окружающие конструкции.

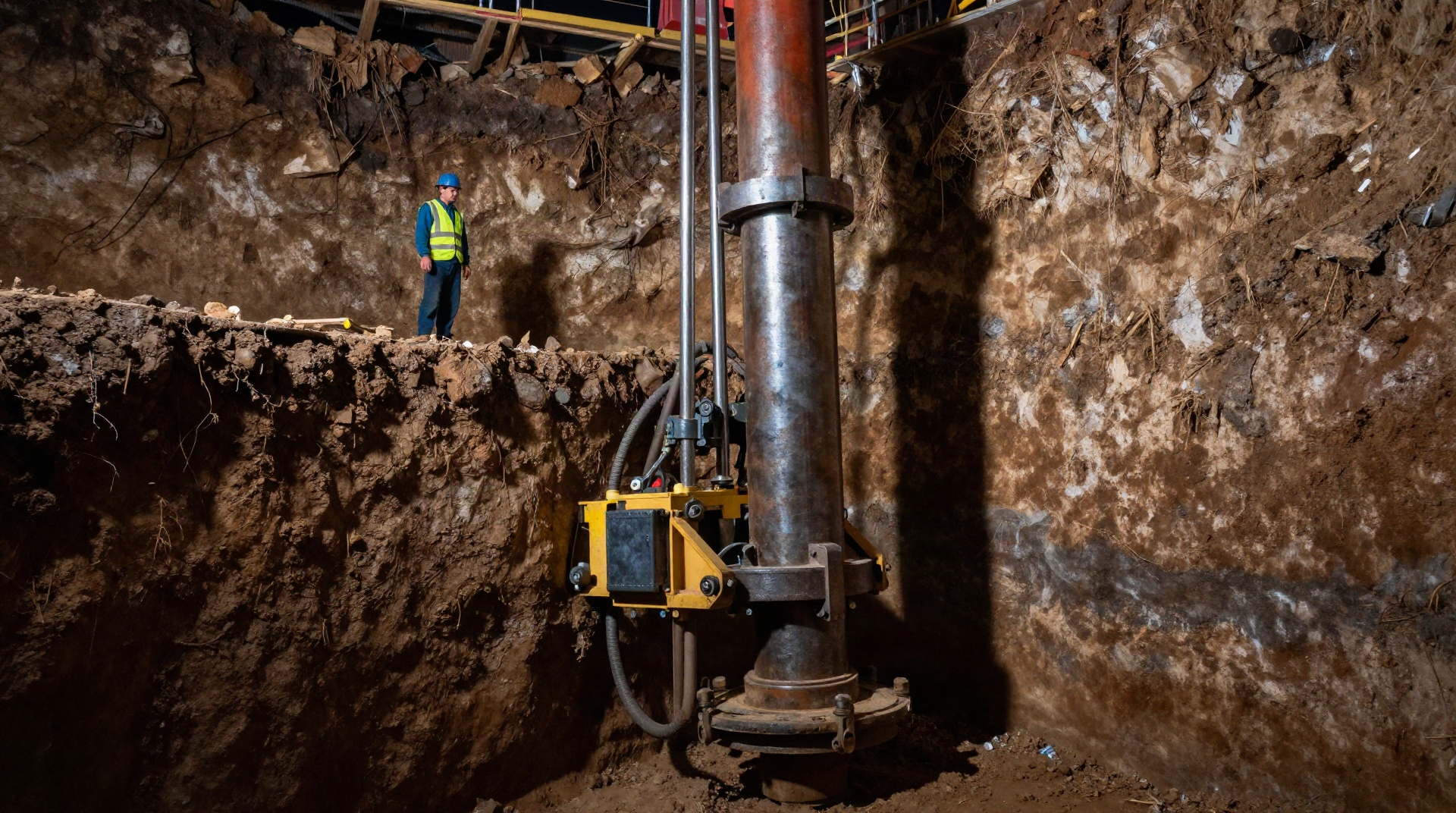

Фиксированная «максимальная глубина для бокового захвата» без модели оборудования и условий грунта вводит в заблуждение. Её проверяют по проекту и возможностям конкретной навески.

Экскаватор как часть расчёта

Масса вибропогружателя, масса удерживаемого профиля и рабочий вылет должны укладываться в допустимую грузовую характеристику базовой машины для соответствующей конфигурации. Одного веса экскаватора недостаточно: грузоподъёмность меняется с вылетом и положением рабочего оборудования.

Отдельно проверяют совместимость подвеса и возможность безопасно управлять профилем на требуемой траектории.

Гидравлическая совместимость

Навеске требуется определённый диапазон расхода и давления, а некоторым исполнениям — специальные требования к обратной или дренажной линии. Эти параметры сопоставляют с вспомогательным контуром экскаватора по документации обеих машин. Назначать «оптимальную частоту» или поток для всей категории без модели вибропогружателя нельзя.

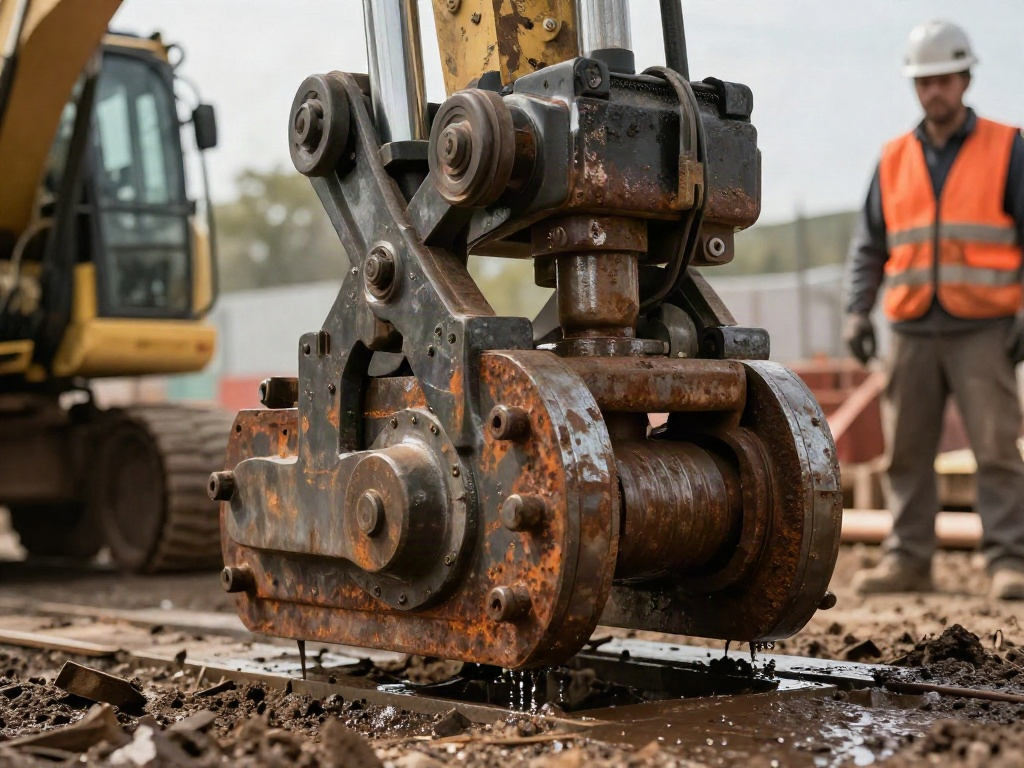

Захват и расходные элементы

Осматривают конструкцию губок, шарниров и сменных рабочих поверхностей. Для эксплуатации важна доступность этих деталей и понятная процедура обслуживания. Износ захвата может ухудшить удержание профиля, поэтому его состояние контролируют по критериям производителя.

Условия площадки

Боковая схема особенно интересна там, где традиционный подхват сверху затруднён, но нужно заранее оценить безопасную зону для поворота экскаватора и длинного профиля. Наличие линий электропередачи, зданий, работающей техники и людей меняет допустимую организацию работ.

Когда лучше классическая схема

Если проект рассчитан на другой способ захвата, профиль и глубина хорошо соответствуют традиционной навеске, а преимущества бокового манипулирования не используются, усложнение оборудования может быть неоправданным. Решение должно отвечать технологии объекта, а не желанию выбрать более необычную конструкцию.

Данные для поставщика по теме 28

• модель и конфигурацию экскаватора;
• тип, размеры и массу профиля;
• проектную глубину и сведения о грунтах;
• условия доступа и ограничения площадки;
• параметры доступного гидроконтура;
• нужные варианты захвата и сменных элементов.

Профиль нужно не только погрузить, но и безопасно удерживать

Система захвата должна соответствовать форме профиля и обеспечивать предусмотренное производителем удержание во всех рабочих положениях. Если для другой формы требуются сменные губки, это нужно учитывать в комплекте поставки, а не решать сваркой случайных накладок на объекте.

Соседние здания и коммуникации меняют технологию

Вибрационное воздействие может быть ограничено условиями проекта. Близость сооружений, сетей и чувствительного оборудования требует отдельной оценки и иногда мониторинга. Тип захвата не отменяет эти требования.

Извлечение профиля — отдельный режим

Если навеска будет не только погружать, но и вытаскивать шпунт, эту задачу нужно указать при подборе. Сопротивление извлечению и рабочая последовательность могут отличаться, а на площадке потребуется достаточно места для безопасного манипулирования длинным элементом.

Сервисная доступность

У бокового захвата больше подвижных элементов, поэтому заранее выясняют, какие точки требуют смазки, какие детали являются расходными и как быстро они доступны у поставщика. Удобная навеска на объекте может стать неудобной в эксплуатации, если простая накладка или палец поставляются неделями.

Пилотная проверка на реальном грунте

Когда условия неоднородны, полезно предусмотреть контрольный участок или тестовую сваю в рамках проекта. Результат помогает оценить выбранную технологию до массовой работы и при необходимости скорректировать режим в пределах рекомендаций производителя.

План работ должен учитывать смену положения захвата

Если технология предусматривает перехват длинного профиля по мере погружения, этот процесс нужно учитывать заранее. Каждая смена точки захвата требует устойчивого положения элемента и понятной последовательности действий, а не импровизации оператора.

Выбор режима не сводится к максимальной вибрации

Производитель навески задаёт рабочие режимы и ограничения. Завышать их ради ускорения погружения нельзя: если профиль не идёт, нужно оценить грунт, препятствие и соответствие оборудования задаче. Большая амплитуда или частота не превращают неподходящую связку в правильную.

Работа рядом с существующими конструкциями

До начала вибропогружения определяют допустимые воздействия и, если проект требует, организуют наблюдение за соседними объектами. Боковой захват меняет удобство манипулирования профилем, но не отменяет инженерной ответственности за вибрационное воздействие.

Извлечение и погружение — не всегда зеркальные операции

Сопротивление грунта при извлечении может отличаться, особенно после длительного пребывания профиля. Если предполагается обратное извлечение, его нужно учитывать при выборе навески и планировании безопасной рабочей зоны.

Подготовка оператора

Необычная кинематика бокового захвата требует понимания ограничений конкретной модели. Перед производственной сменой оператор должен знать порядок захвата, допустимые положения и признаки, при которых работу прекращают.

Решение должно быть подтверждено проектом

Если погружение относится к ответственной временной или постоянной конструкции, подбор оборудования согласуют с технологией производства работ и инженерными требованиями объекта. Возможности навески не должны подменять расчёт профиля, грунта и допустимого воздействия.

Так боковой захват выбирается как инструмент под конкретный процесс, а не как универсально «лучший» вариант.

Когда боковой захват действительно оправдан

Боковой вибропогружатель выбирают не по максимальной цифре вынуждающей силы и не по одному весу базовой машины. Рабочая связка складывается из профиля, грунта, грузовой характеристики экскаватора, гидравлики и условий объекта. Именно эта совокупность определяет, даст ли боковой захват реальное преимущество.
